一、基本特性

1. 高耐壓設計

   • SL3160H能夠承受高達150V的輸入電壓，遠超一般低壓轉換器的設計標準。
   • 這種設計拓寬了應用場景，如工業自動化、LED照明、電力監控以及電動車儀表供電等。

2. 寬輸入電壓范圍

   • 輸入電壓范圍從10V至150V，適用于多種不同的電源環境。
   • 在電動車儀表供電中，能夠應對不同電動車的電壓需求，無論是12V的輕便電動車還是更高電壓的重型電動車。

3. 固定輸出電壓與電流

   • 能夠?qū)⒏咻斎腚妷焊咝А⒕_地轉換為穩定的5V輸出電壓，同時提供最大1.3A（部分版本提供1.5A，但通常不直接支持1.6A）的電流供應。
   • 電動車儀表需要穩定的電壓供應以確保顯示信息的準確性和實時性，SL3160H能夠滿足這一需求。

4. 高效能

   • 采用先進的電源管理技術，轉換效率高達90%以上，降低了散熱壓力和整體功耗。

二、保護功能

1. 多種智能保護機制

   • 內置過流保護、過熱保護、短路保護等，有效防止因異常工況導致的設備損壞。
   • VCC欠壓鎖定保護，確保在輸入電壓過低時不會損壞芯片或設備。

2. 提升系統穩定性與可靠性

   • 這些保護措施不僅提升了系統的穩定性和可靠性，還大大延長了產品的使用壽命，降低了維護成本。

三、應用場景

1. 電動車儀表供電

   • 為電動自行車、電動工具、平衡車等提供穩定、可靠的電源供應，確保儀表的正常工作，提高車輛的安全性和智能化水平。

2. 其他電子設備

   • 同樣適用于需要高耐壓、固定電壓輸出的其他電子設備，如電力表、水表、燃?xì)獗淼葍x器儀表。

概述

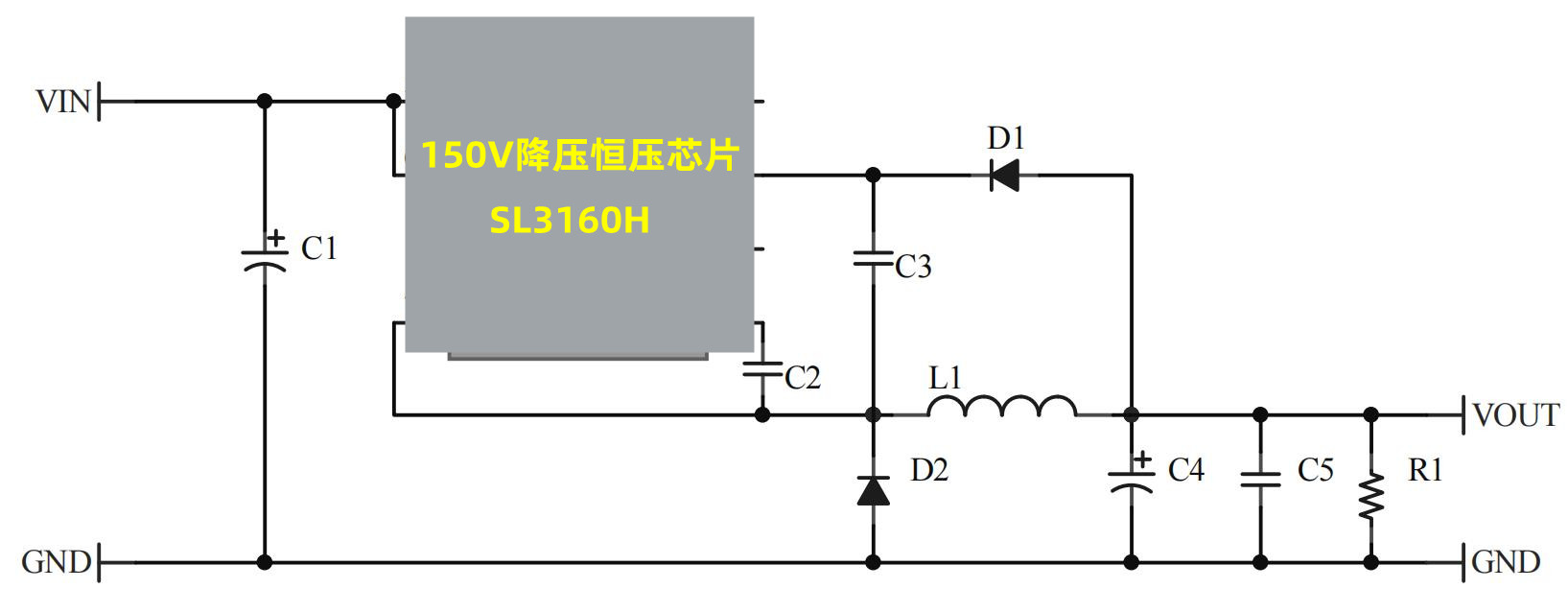

SL3160H 是一款用于開關電源的內置 150V 高壓 MOSFET 的 DC-DC 控制器。

SL3160H 內置高壓?jiǎn)?dòng)和自供電功能，可滿足快速啟動和低待機功耗要求。具有自適應降頻功能，可進一步優化輕

載條件下的轉換效率。芯片內置軟啟動功能，能減小器件應力，有效防止電感電流過沖。

SL3160H 內部還集成了各種異常狀態的保護功能，包括 VCC 欠壓鎖定，輸出過載保護， 過溫保護，短路保護,開環

保護等。

SL3160H 采用 SOP7 封裝。

特征

● 最大 1.5A 輸出電流

● 10V 至 150V 寬工作電壓

● 內置 150V 功率 MOSFET

● 固定 5V 輸出電壓

● 最高 120KHz 開關頻率

● VCC 欠壓鎖定保護

● 過溫保護

● 輸出短路保護

● 輸出過載保護

● 低待機功耗

● 開環保護

● 輕載降頻
