SL3036 GPS應用demo板調試

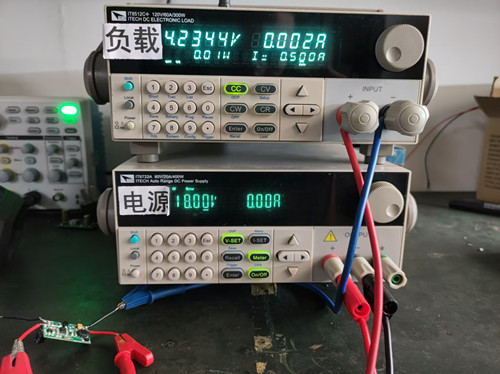

空載測試：

概述

SL3036 是一款支持寬電壓輸入的

開關降壓型 DC-DC，芯片內置 100V/5A

功率 MOS，最高輸入電壓 90V。SL3036

具有低待機功耗、高效率、低紋波、優(yōu)異

的母線電壓調整率和負載調整率等特性。

支持大電流輸出，輸出電流可達 2A 以上。

SL3036 同時支持輸出恒壓和輸出

恒流功能。

SL3036 采用固定頻率的 PWM 控制

方式，典型開關頻率為 140KHz。輕載時

會自動降低開關頻率以獲得高轉換效率。

SL3036 內部集成軟啟動以及過溫

保護電路，輸出短路保護，限流保護等功

能，提高系統(tǒng)可靠性。

SL3036 采用 ESOP8 封裝，散熱片

內置接 VIN 腳。

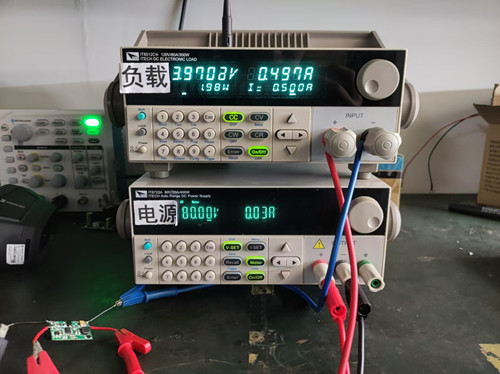

帶載測試：

特點

? 寬輸入電壓范圍：8V~90V

? 輸出電壓從 4.2V到 30V 可調

? 支持輸出恒壓恒流

? 支持輸出 12V/2A，5V/2A

? 高效率：可高達 96%

? 工作頻率：140KHz

? 低待機功耗

? 內置過溫保護

? 內置軟啟動

? 內置輸出短路保護

30分鐘老化板子器件溫度：
