SL1587

 30V/2.4A同步降壓穩壓器

輸入19V 輸出16.8V/1.5A測試數據

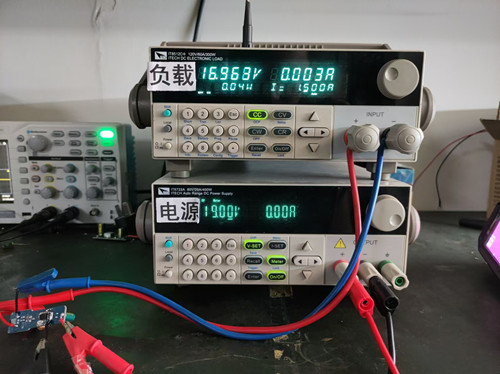

空載測試：

說明

SL1587是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現 2.4A 的連續電流輸

出。通過調節 FB 端口的分壓電阻，可以輸出1.8V 到 28V 的穩定電壓。SL1587具有優秀的恒壓/恒流(CC/CV)

特性。SL1587采用電流模式的環路控制原理，實現了快速的動態響應。SL1587工作開關頻率為 130kHz，具有

良好的 EMI 特性。

SL1587內置線電壓補償，可通過調節 FB 端口的分壓電阻阻值來實現。SL1587不僅可實現單芯片降壓電

源管理方案，還可以與 QC2.0/ QC3.0 識別芯片構成快速充電電源管理方案。另外， 芯片包含多重保護功

能：過溫保護，輸出短路保護和輸入欠壓/過壓保護等。

SL1587采用 SOP8 的標準封裝。

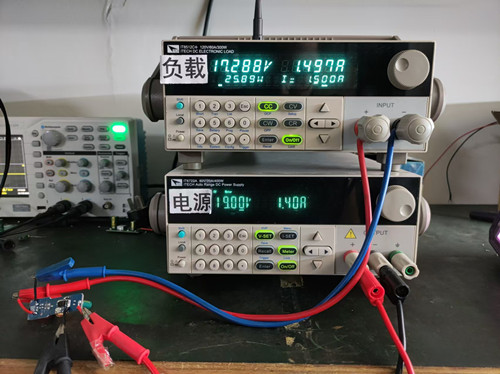

帶載測試：

特性

? 寬輸入電壓范圍：4V-30V

? 開關頻率：130kHz

? 寬輸出電壓范圍：1.8V-28V

? 輸入欠壓/過壓、輸出短路和過熱保護

? 效率可高達92%以上

? 輸出電流：2.4A

? 超高恒流精度：±5%

? 無需外部補償

? 恒壓精度：±5%

? SOP-8封裝

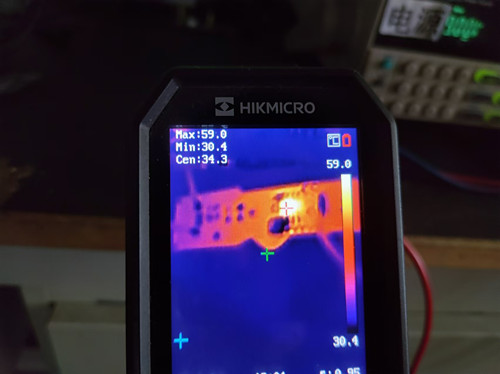

30分鐘老化板子器件溫度：

應用范圍

? 車載充電器/適配器

? 分布式供電系統

? 線性調節前置穩壓器

? 電池充電器
