6V-8V輸入 輸出20V 1.4A調試

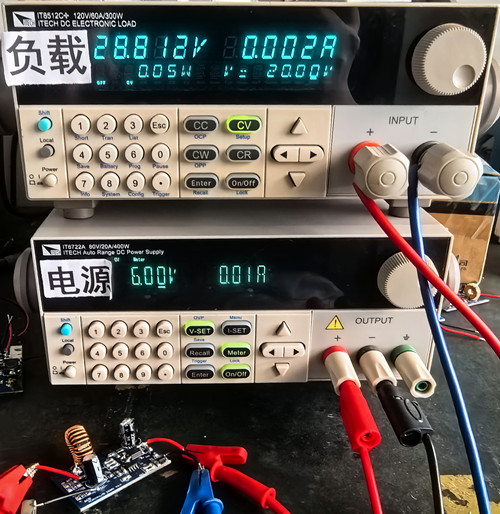

空載測試

概述

SL8530A是一款高效率、高精度的升

壓型大功率 LED 恒流驅動控制芯片。

SL8530A內置高精度誤差放大器，固

定關斷時間控制電路，恒流驅動電路等，

特別適合大功率、多個高亮度 LED 燈串恒

流驅動。

SL8530A采用固定關斷時間的控制方

式，關斷時間可通過外部電容進行調節，

工作頻率可根據用戶要求而改變。

SL8530A通過調節外置的電流采樣電

阻，能控制高亮度 LED 燈的驅動電流，使

LED 燈亮度達到預期恒定亮度。在 EN 端

加 PWM 信號，還可以進行 LED 燈調光。

SL8530A內部集成了 VDD 穩壓管，軟

啟動以及過溫保護電路，減少外圍元件并

提高系統可靠性。

SL8530A采用 SOP8 封裝。

特點

? 寬輸入電壓范圍：2.6V~100V

? 高效率：可高達 95%

? 最大工作頻率：1MHz

? CS 限流保護電壓：250mV

? FB 電流采樣電壓：250mV

? 芯片供電欠壓保護：2.6V

? 關斷時間可調

? 智能過溫保護

? 軟啟動

? 內置 VDD 穩壓管

應用

? LED 燈杯

? 電池供電的 LED 燈串

? 平板顯示 LED 背光

? 大功率 LED 照明

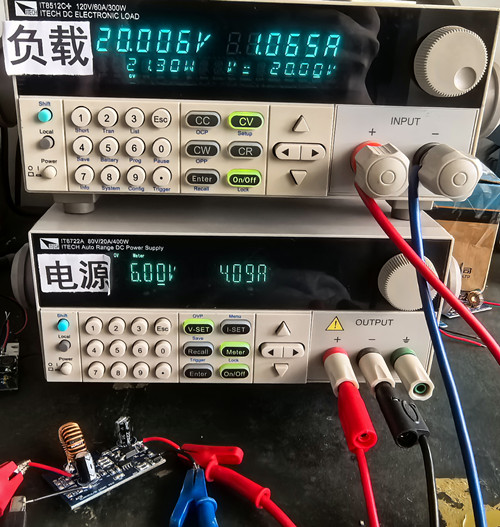

帶載測試
