概述

  SL3036 是一款兼容寬輸入電壓范圍的開關降壓型DC-DC。芯片內置 100V/5A功率MOS。

  SL3036 采用固定頻率的PWM峰值電流模控制方式，具有低待機功耗、快的響應速度，以

及優異的母線電壓與負載調整率。典型開關頻率為 140KHz。輕載時會自動降低開關頻率以獲

得高的轉換效率。

  SL3036 同時支持輸出恒壓與輸出恒流。 SL3036 內部集成軟啟動以及過溫保護電路，輸

出短路保護，限流保護等功能，提高系統可靠性。

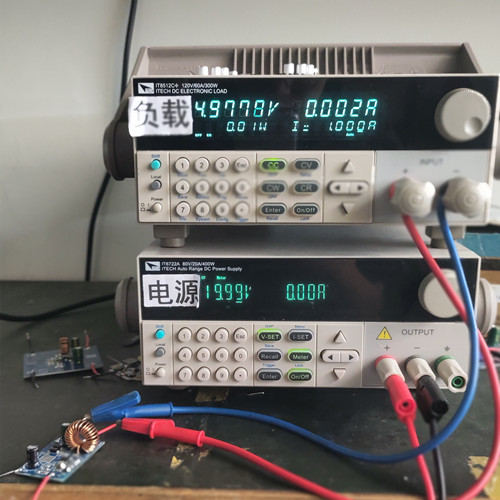

空載測試

特點

? 寬輸入電壓范圍：8V~90V

? 輸出電壓從 4.2V到 30V 可調

? 支持輸出恒壓恒流

? 支持輸出 12V/2A，5V/2A

? 高效率：可高達 96%

? 工作頻率：140KHz

? 低待機功耗

? 內置過溫保護

? 內置軟啟動

? 內置輸出短路保護

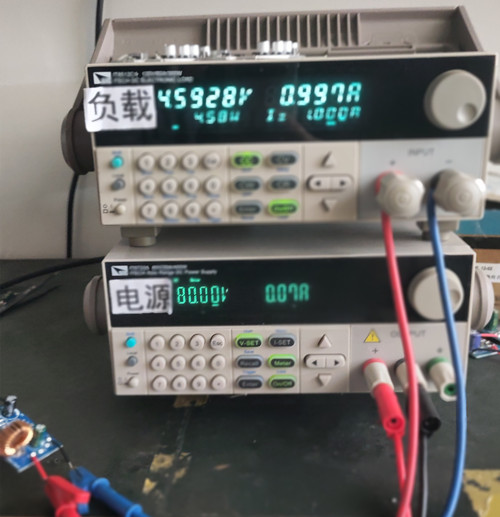

帶載測試

應用

? 追蹤器

? 恒壓源，

? 電動汽車、電動自行車、電瓶車

? 扭扭車、卡車

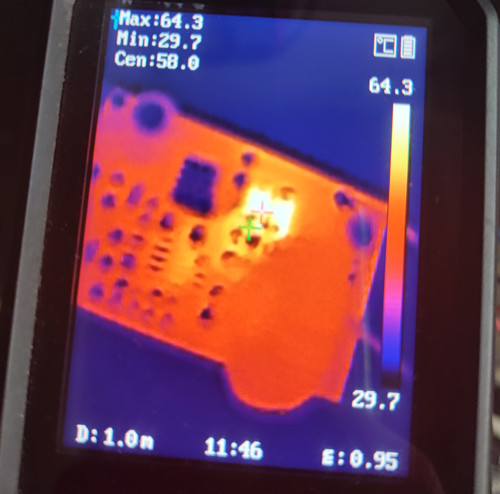

30分鐘老化溫度
