概述

  SL3037B 是一款內置功率MOSFET

的單片降壓型開關模式轉換器。SL3037B

在5.5-60V 寬輸入電源范圍內實現 0.6 A

峰值輸出電流，并且具有出色的線電壓和

負載調整率。

  SL3037B采用PWM 電流模工作模式，

 環路易于穩定并提供快速的瞬態響應。

  SL3037B集成了包括逐周期電流限制

和熱關斷等保護功能。

  SL3037B采用 SOT23-6 封裝，且外圍

元器件少。

特點

  0.6A 的峰值輸出電流

  0.9Ω 的內部功率MOSFET

  可采用大輸出電容啟動

  低ESR 陶瓷電容輸出穩定

  效率高達 90%

  固定 500kHz 頻率

  熱關斷

  逐周期過流保護

  寬輸入電壓范圍：5.5~60V

  采用SOT23-6 封裝

應用

  電表

  分布式電源系統

  電池充電器

  線性穩壓器的預調節器

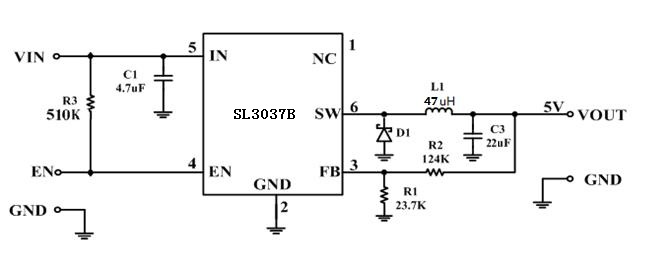

電路圖
