說明

  SL8533X 是一系列外圍電路簡潔的寬調光比升壓調光LED 恒流驅動器，適用于3-40V 輸入電壓范圍的LED恒流

照明領域。

  SL8533X 采用我司專利算法，可以實現高精度的恒流效果，輸出電流恒流精度≤±3％，電壓工作范圍為5-40V

，可以輕松滿足鋰電池及中低壓的應用需求，輸出耐壓僅由MOS 耐壓決定。

  SL8533X內部有本司專利的高精度低失調恒流算法，請盡量確保VIN 的上電時間<500ms。

  SL8533X PWM 調光支持高輝應用，支持1K 以上的調光頻率，分辨率超過1000：1，調光全程無頻閃。當EN/DIM

拉低到GND 超過40ms，芯片自動進入休眠模式以降低功耗，此時待機電流<2uA，當EN/DIM 端口拉高以后芯片重新

啟動。EN/DIM 管腳不能懸空，不使用時應與VIN 管腳短接在一起。

  SL8533X LD 端口支持模擬調光，調光范圍0.2-2.5V。LD 端口接電容到地，可以調整軟啟動時間。

  SL8533X VDD 端口可以為外圍的PWM 控制芯片供電。

  SL8533X的輸出電流通過IFB 端口電阻來設定。

支持過溫降電流和輸出過壓保護。

特性

 ● 支持1000：1調光比

 ● 工作電壓范圍5-40V

 ● 啟動電壓2.9V

 ● 支持軟啟動

 ● 轉換效率>95%

 ● 超低待機功耗<2uA

 ● 真正無頻閃調光

 ● 支持調光頻率超過32K

 ● 支持開關頻率設置

 ● 支持PWM調光以及模擬調光

 ● 內置40V LDO供電

 ● 恒流精度≤±3％

 ● 支持過溫降電流

 ● 支持輸出過壓保護

 ● 封裝：ESOP8/ESSOP10

應用范圍

 ● 戶外照明

 ● 智能照明

 ● 帶鋰電應用方案

 ● 低壓商業LED 照明

 ● 太陽能

 ● 補光燈

極限參數

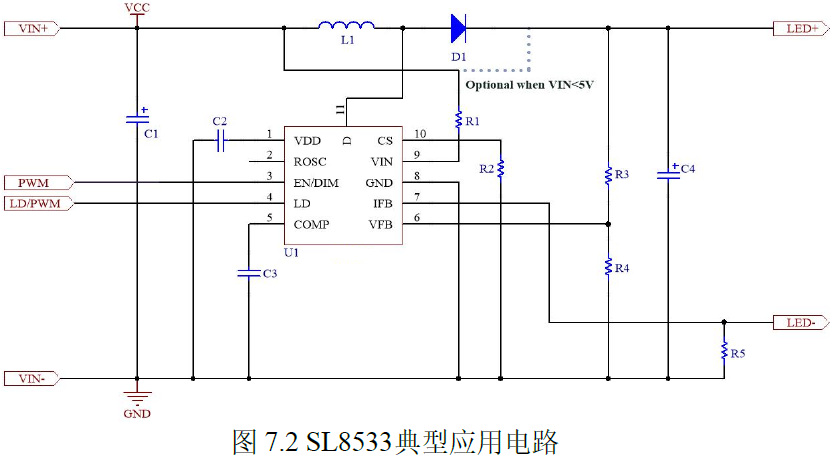

應用電路
