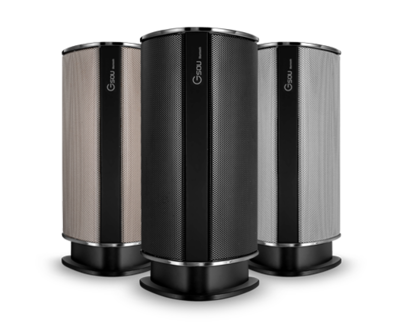

藍牙音箱就是將藍牙技術應用在傳統數碼和多媒體音箱上，讓使用者可以免除惱人電線的牽絆，自在地以各種方式聆聽音樂。自從藍牙音箱問世以來，隨著智能終端的發展受到手機平板等用戶的廣泛關注。 藍牙技術(Bluetooth)讓音箱無線化變?yōu)榭赡?，各類知名品牌都紛紛推出許多外形五花八門的"藍牙音箱"，消費者大約花費幾十元至3000余元不等的價格，就可以讓自己擁有超級時尚便捷的藍牙音箱。

產品說明

SL4010是一款外圍電路簡單的 BOOST 升壓恒壓控制驅動芯片，適用于 2.8-40V 輸入電壓范圍的升壓恒壓電源應用領域，啟動電壓可以低至 2.5V。

SL4010會根據負載的大小自動切換 PWM，PFM和BURST 模式以提高各個負載端的電源系統效率。

SL4010可以通過 EN 腳實現低待機關機功能，當 EN 腳接 VIN 的時候，系統正常工作，當EN 腳位被拉低， 系統關機，此時流入芯片內部的電流小于 2uA，進入低功耗待機模式。

SL4010還可以通過 ROSC 腳設置系統開關頻率，當ROSC 懸空，開關頻率為 130KHz，當ROSC 拉高，開關頻率為 260KHz，如果需要別的開關頻率，可以在ROSC 上對地加電阻實現。

SL4010支持軟啟動功能，調節 SS 端口的電容大小，可以改變軟啟動的時間。

SL4010支持逐周期的限流保護，輸出過壓保護以及過溫保護，當保護機制被觸發時，芯片會及時關閉 GATE 的輸出，有效保護電源系統以及輸出負載。

特性

? 寬輸入電壓：2.8-40V

? 2.5V 啟動

? 高效率：最高可達 95%

? 逐周期限流保護

? 可編程的軟啟動

? 內置過溫保護

? 內置過壓保護

? 支持PWM，PFM 以及 BURST 工作模式

? 支持低功耗關機模式

? 關機電流小于 2uA

? 可設定工作頻率

? 恒壓精度≤±3%

? 封裝： ESSOP10

應用領域

? 移動設備供電

? 太陽能

? 音頻功放模塊供電

? 攝影燈光電源

? LCD 背光顯示

典型應用圖
