掃地機是指掃地機器人。在不久的將來像白色家電一樣成為每個家庭必不可少的清潔幫手。產品也會由初級智能向著更高程度的智能化程度發展，逐步的取代人工清潔。

隨著中國國內生活水平的不斷提高，原本一直在歐美市場銷售的掃地機器人走入平常百姓家，并被越來越多的人所接受。

方案描述

SL3036D是一款寬電壓輸入的開關降壓型DC-DC,芯片內置60V/5A功率MOS，支持最高輸入電壓55V。

SL3036D具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達3A。

SL3036D同時支持輸出恒壓和輸出恒流功能。

SL3036D采用固定頻率的PWM控制方式，典型開關頻率為140kHz。輕載時會自動降低開關頻率已獲得高轉換效率。

SL3036D內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

SL3036D采用ESOP8封裝，散熱片內置接Vin腳。

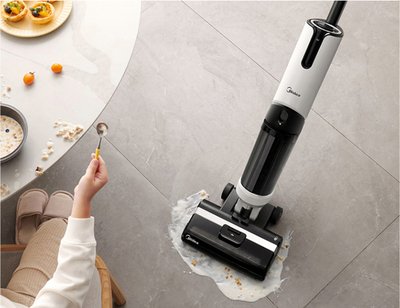

洗地機是一種適用于硬質地面清洗同時吸干污水，并將污水帶離現場的清潔機械，具有環保、節能、高效等優點。洗地機分別為半自動洗地機、全自動洗地機、手推式洗地機、駕駛式洗地機。

方案特點

寬輸入電壓范圍：8V~55V

輸出電壓從4.2V到30V可調

支持輸出恒壓恒流

支持輸出12V/3A；5V/3A

高效率：可高達96%

工作頻率：140kHz

低待機功耗

內置過溫保護

內置軟啟動

內置輸出短路保護

方案應用

恒壓源、電動汽車、電動自行車、電拼車、扭扭車、卡車

電路圖
