概述

SL9486A是一款高壓降壓開關穩壓器，可向負載提供高達2A的連續電流。它集成了高壓的高端功率MOSFET，電流限制通常為3.5A。其極寬 的5V至100V輸入電壓范圍能適應各種降壓應用，使其成為汽車、工業和照明應用的理想選 擇。遲滯電壓模式控制的應用，使其具有良好的瞬態響應能力。開關頻率可高達1MHz，從而允許小尺寸的外圍器件。過熱保護和短路保護（SCP）使芯片具有較好的可靠性和容錯機制。200μA的靜態電流允許SL9486A用于電池供電的應用中。該產品提供ESOP8封裝。

特點

?寬輸入電壓: 5V – 100V

?峰值開關電流限值典型3.5A

?最高1MHz開關頻率

?支持PWM調光控制輸入，應用于LED

?集成高端MOSFET的短路保護

?200μA靜態電流

?過熱關斷保護

?ESOP8封裝

應用

?電動車控制電源 ?太陽能系統 ?汽車系統電源 ?工業電源 ?大功率LED驅動器

引腳定義

引腳定義

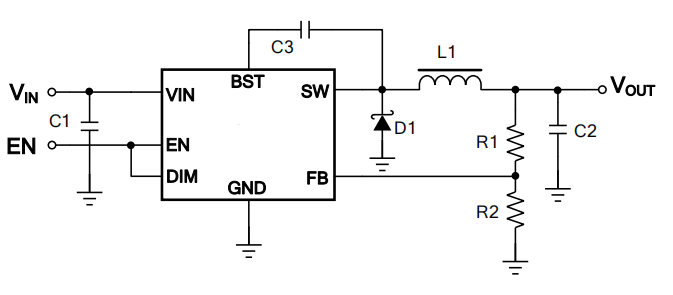

典型應用圖
