替代方案：SL9056C完全兼容LN2556

方案圖

概述

概述

SL9056C 是一款內置100V 功率MOS

高效率、高精度的開關降壓型大功率LED

恒流驅動芯片。

SL9056C 采用固定頻率的PWM 工作

模式，典型工作頻率為140KHz。

SL9056C 采用平均電流檢測模式，因

此具有優異的負載調整率特性。

SL9056C 集成了高低亮功能，可以通

過MODE 端口實現高低亮的功能切換。

MODE 懸空為高亮模式，MODE 接高電平

為1/2 電流的低亮模式。

SL9056C內部還集成了VDD穩壓管以

及過溫保護電路等，減少外圍元件并提高

系統可靠性。

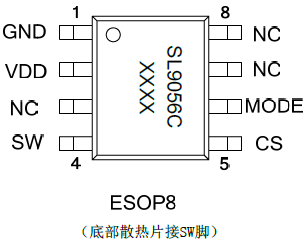

SL9056C 采用ESOP8 封裝。散熱片內

置接SW 腳。

特點

◆寬輸入電壓范圍：8V~100V

◆輸出電流范圍：100mA~1.5A

◆高效率：可高達93%

◆工作頻率：140KHz

◆支持高低亮工作模式

◆平均電流檢測

◆智能過溫保護

◆內置VDD 穩壓管

應用

◆電動自行車、摩托車燈

◆汽車照明

◆直流或交流輸入LED 驅動

◆大功率LED 照明

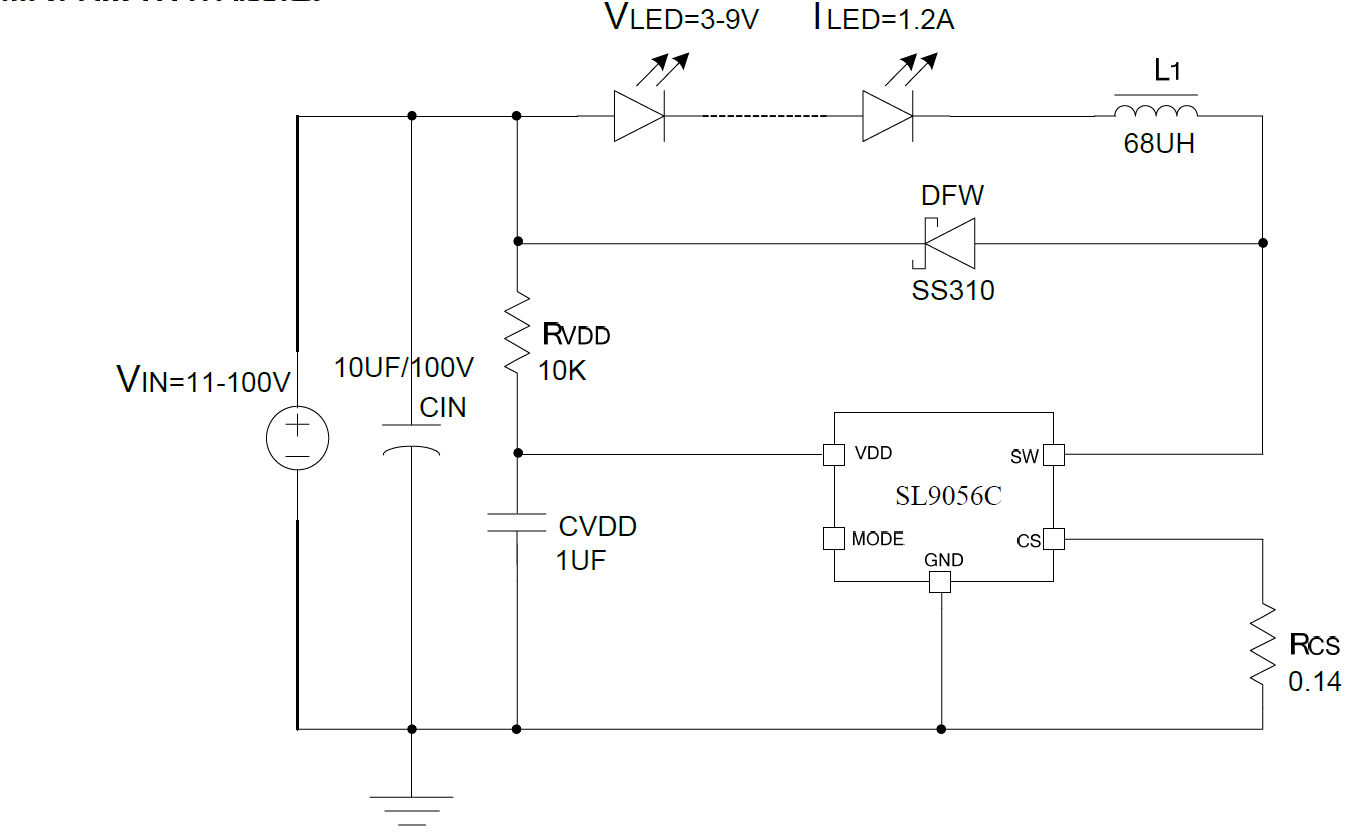

原理圖
