方案應用：100V降壓恒流車燈照明專用芯片 ，完美兼容LN2516 無需改板

應用圖：

概述

SL2516D 是一款外圍電路簡單，內置100V功率MOS，適用于8-100V全電壓范圍的非隔離式恒流LED驅動芯片。

SL2516D 采用了PWM工作模式，典型工作頻率為140kHz。在應用中可以采用較小值的電

SL2516D 通過對MODE端口進行控制實現二功能切換。MODE懸空時為高亮模式，MODE接高電平時為低亮模式，其中低亮電流為高亮電流的50%

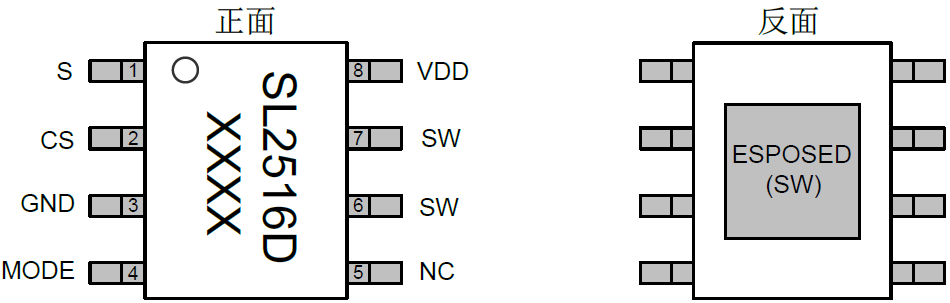

SL2516D 采用ESOP8封裝，芯片底部散熱片內置SW腳。

特點

內置100V MOS

輸入電壓范圍：8V-100V

效率90%

輸出電流范圍：100mA-1.5A

平均電流工作模式

過溫時減小輸出電流

工作頻率：140kHz

應用

直流或交流輸入LED驅動器

RGB背光LED驅動

電動自行車照明

摩托車照明

汽車照明

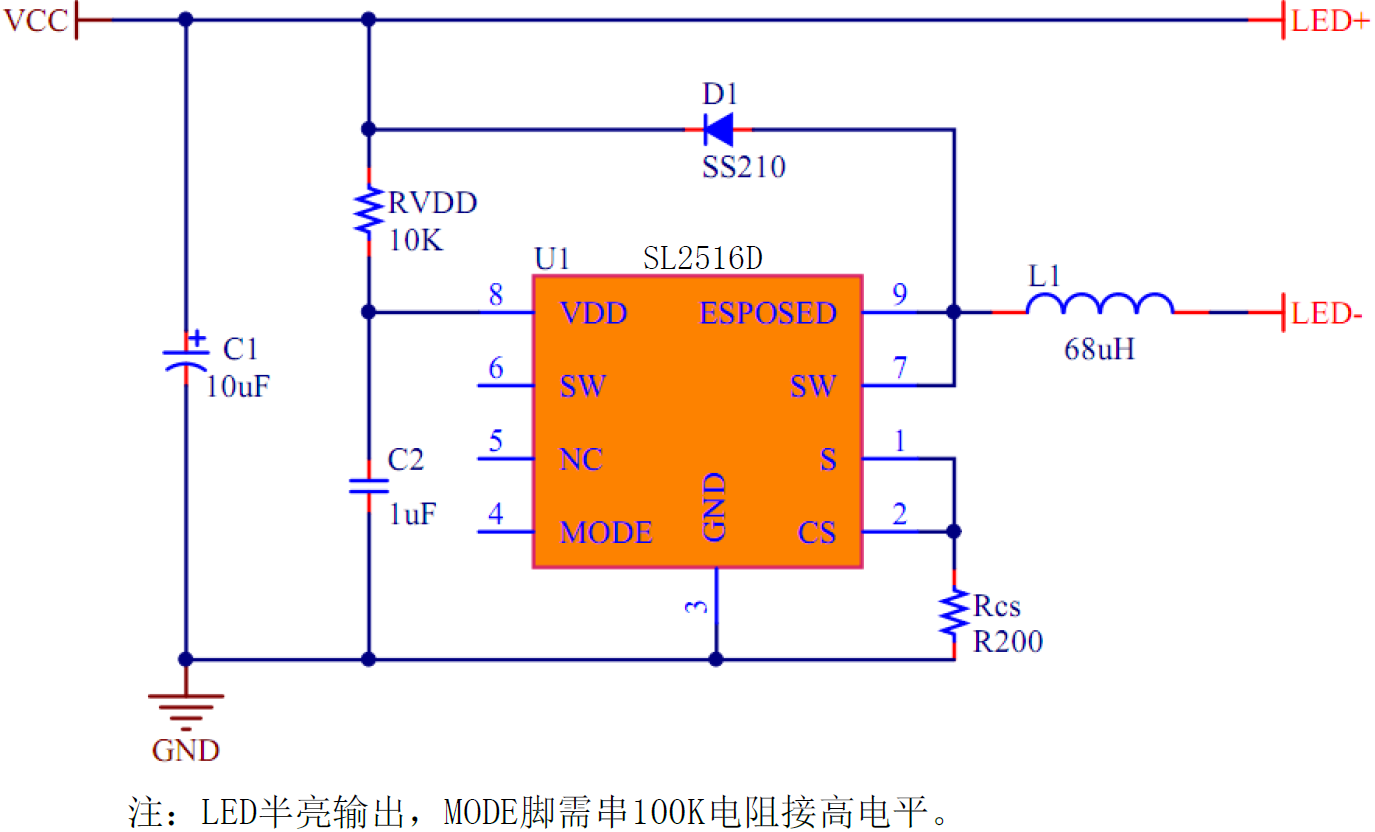

電路圖
