LED手電筒是以LED（發光二極管）為光源的一種新型手電筒。因?yàn)長ED具有高亮度、低功耗、壽命長、尺寸小等特點，所以是隨身照明的理想選擇。

森利威爾SL8108 SL8109 50V降壓恒流芯片 支持全亮/半亮/爆閃三功能 LED手電筒驅動芯片

方案特點

寬輸入電壓范圍：5V~80V

可設定電流范圍：10mA~2200mA

固定工作頻率：165kHz

內置抖頻電路，降低對其他設備的EMI干擾

峰值電流模式采樣

0-100%占空比控制，無電流節點跳變

輸出短路保護

過溫保護

三功能模式：全亮/半亮/爆閃

ESOP8封裝

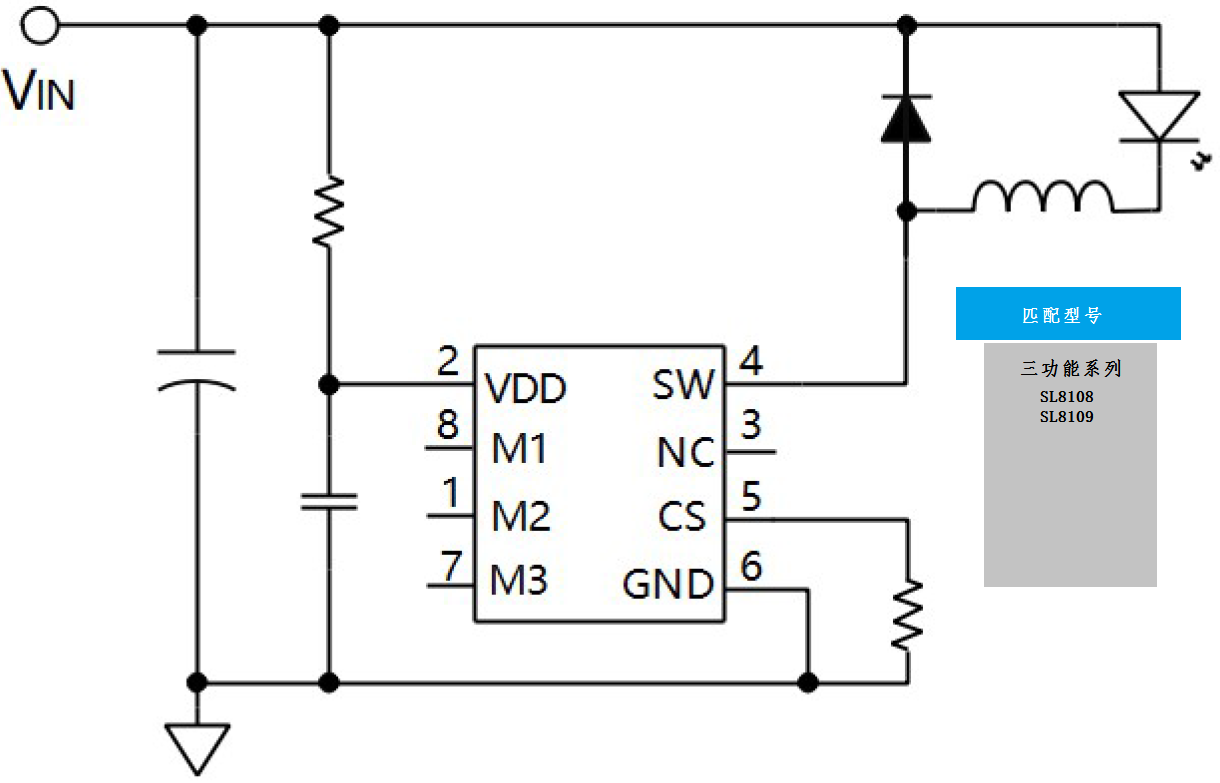

原理圖
