SL6125 30V/1.5A高調光比LED驅動器 臺燈專用IC
應用方案
臺燈，一般指放在桌子上用的有底座的電燈， [1] 但隨著科技的進步，臺燈的外觀、造型也在不斷地發展，并逐漸出現了能夠吸附在任意位置的磁吸式臺燈，其小巧精致，方便攜帶。臺燈的作用主要是照明，便于閱讀、學習、工作等，臺燈已經遠遠超越了其本身的價值，甚至已經變成了一個藝術品。概述SL6125是一款工作在電感電流連續模式下的降壓型LED恒流驅動器。用于驅動一顆或者多顆串聯LED。芯片的輸入電壓范圍為5.
立即咨詢

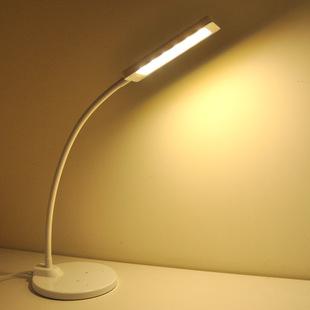

臺燈，一般指放在桌子上用的有底座的電燈， [1] 但隨著科技的進步，臺燈的外觀、造型也在不斷地發展，并逐漸出現了能夠吸附在任意位置的磁吸式臺燈，其小巧精致，方便攜帶。臺燈的作用主要是照明，便于閱讀、學習、工作等，臺燈已經遠遠超越了其本身的價值，甚至已經變成了一個藝術品。
概述
SL6125是一款工作在電感電流連續
模式下的降壓型LED恒流驅動器。用于驅
動一顆或者多顆串聯LED。芯片的輸入電
壓范圍為5.5-30V，輸出電流外部可調，
最大可達1.5A。
SL6125內部集成功率管，并采用高端
電流檢測方式。通過外部電阻可以設定LED
輸出的平均電流，并可以通過DIM腳接收模
擬調光和PWM調光信號。當DIM引腳電壓低
于0.3V時輸出關斷，進入低功耗待機狀態。
SL6125內部集成了自動溫度補償電路，
當芯片達到芯片溫度保護點進入保護狀態，
輸出電流逐漸下降以提高系統可靠性。
SL6125采用SOT89-5封裝
特點
最大1.5A輸出電流
高達96%的效率
寬輸入電壓范圍：5.5-30V
DIM腳可進行PWM和模擬調光
±3%輸出電流精度
最大工作頻率1MHz
過溫保護電路
應用領域
低壓LED射燈
低壓LED工業照明
LED裝飾照明
LED汽車照明
其它LED照明

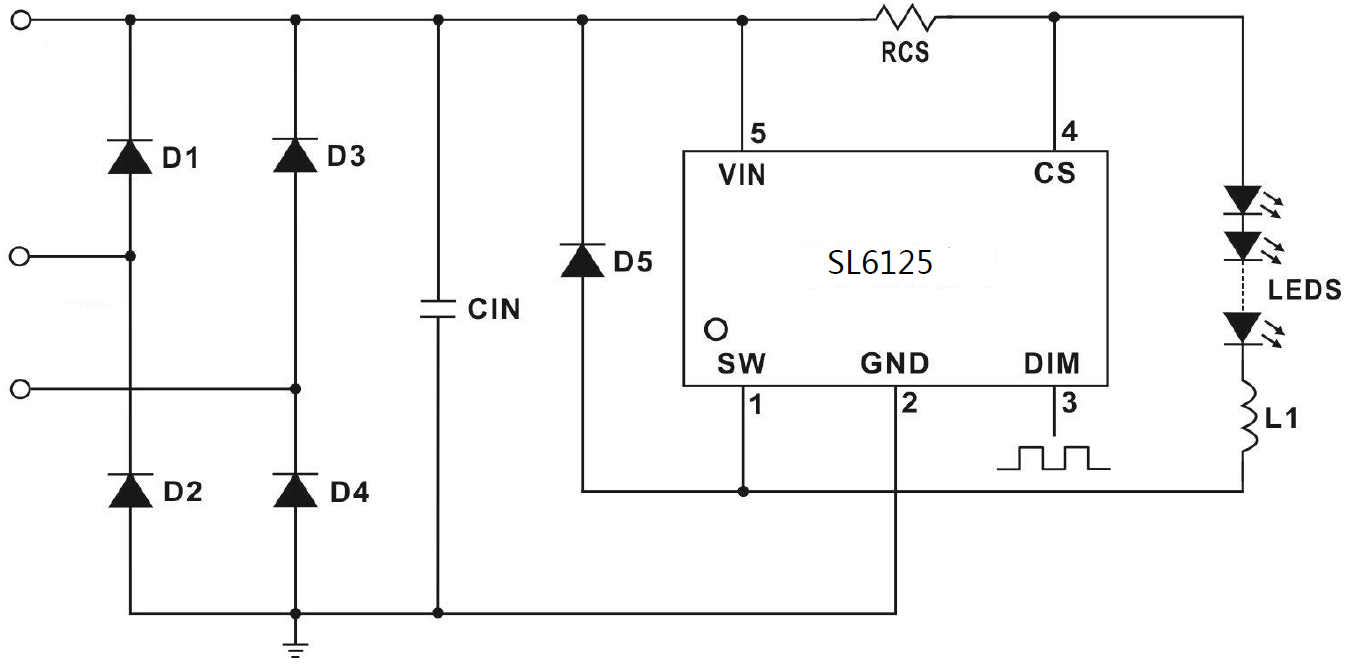

原理圖
