深圳市森利威爾電子有限公司是一家專用模擬集成電路芯片產品的研制、開發和銷售

的高新技術企業，主要生產的產品包括：DC/DC 升壓轉換器、降壓轉換器、恒流IC、恒壓

IC 及同步整流型轉換器、MOSFET 等。

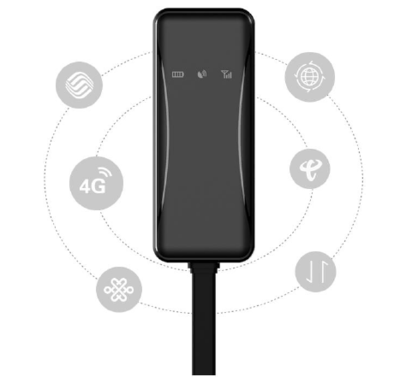

電摩兩輪GPS 出行位置管理方案

面向電瓶車摩托車兩輪出行位置管理需求，結合智能硬件和位置服務平臺提供整體解

決方案，滿足實時定位、歷史軌跡、地理圍欄、監控報警等功能需求。

SL3036&SL3036H 電動車摩托車8-100V 供電

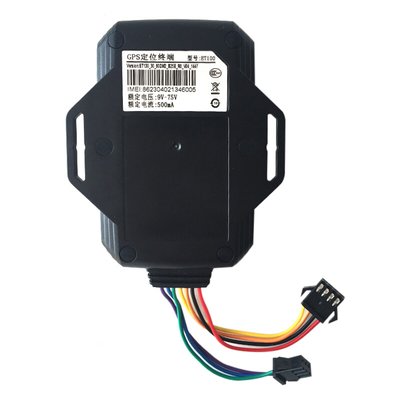

GPS9V-75V 500mA 模組供電

概述

SL3036H 是一款支持寬電壓輸入的

開關降壓型DC-DC，芯片內置150V/3A

功率MOS，最高輸入電壓可超過120V。

SL3036H 具有低待機功耗、高效率、低紋

波、優異的母線電壓調整率和負載調整率

等特性。支持大電流輸出，輸出電流可高

達1.5A 以上。

SL3036H 同時支持輸出恒壓和輸出

恒流功能。

SL3036H 采用固定頻率的PWM控制

方式，典型開關頻率為140KHz。輕載時

會自動降低開關頻率以獲得高轉換效率。

SL3036H 內部集成軟啟動以及過溫

保護電路，輸出短路保護，限流保護等功

能，提高系統可靠性。

SL3036H 采用ESOP8 封裝，散熱片

內置接VIN 腳。

特點

 寬輸入電壓范圍：8V~120V

 輸出電壓從4.2V 到30V 可調

 支持輸出恒壓恒流

 支持輸出12V/1.5A，5V/1.5A

 高效率：可高達95%

 工作頻率：140KHz

 低待機功耗

 內置過溫保護、輸出短路保護

 內置軟啟動

應用

電動車GPS 追蹤器

太陽能供電恒壓源

電動汽車車載用電設備、電動自行車速度里程表供電、電瓶車儀表供電

扭扭車、卡車大功率警示燈供電

POE 交換機及POE 分離器3.3V2A 供電

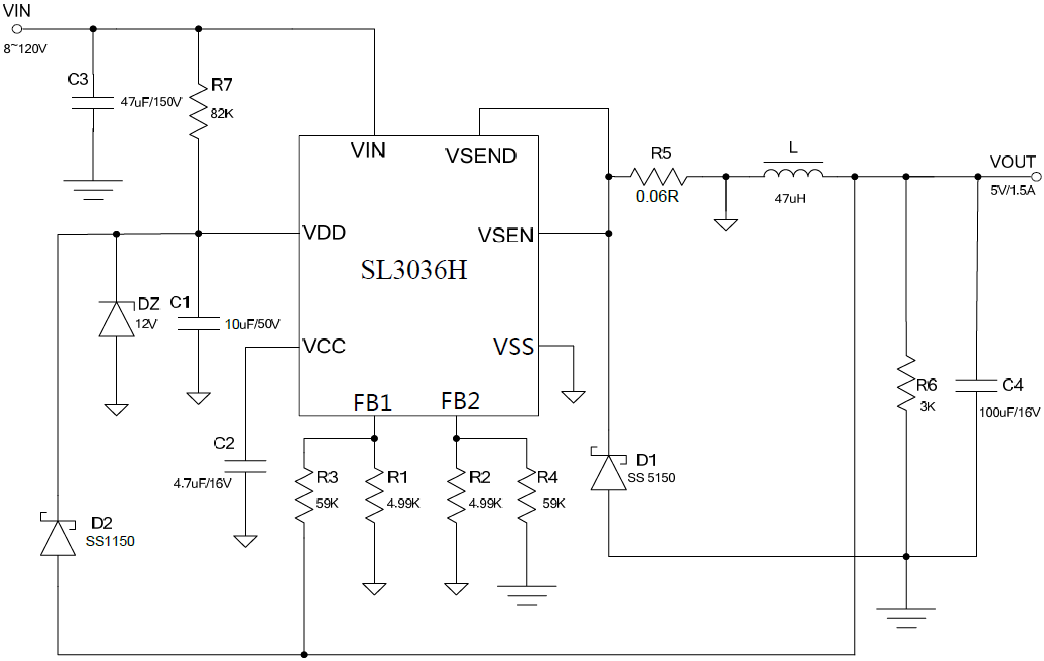

原理圖
